Mengapa baut Anda—meskipun memiliki spesifikasi yang sama—selalu patah pada bagian murnya?

Dalam dunia sambungan baut, mur sering kali dipandang sebagai karakter pendukung—sederhana, namun sangat penting. Itukacang hex yang berat, khususnya, mengambil tugas yang paling berat dalam rangkaian komponen ini. Ketika sambungan harus tahan terhadap beban awal yang ekstrim, getaran yang parah, atau lingkungan korosif yang keras, mur standar saja tidak cukup. Mur hex yang berat menjadi satu-satunya pilihan yang dapat diandalkan. Kepraktisannya bertumpu pada empat pilar: keunggulan dimensi, kompatibilitas material, pemilihan yang tepat, dan praktik pemasangan yang tepat.

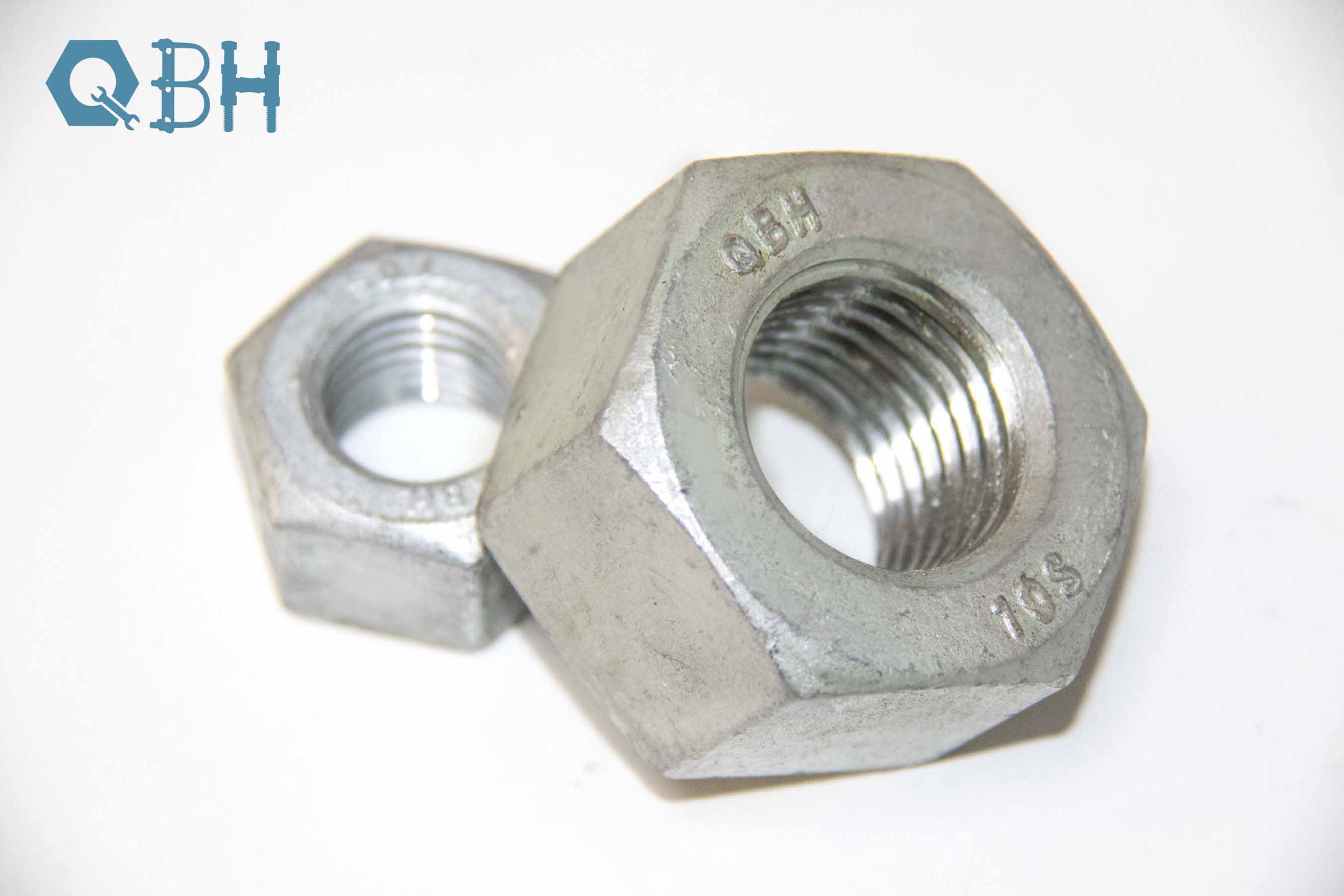

Apa Itu Kacang Hex Berat

Akacang hex yang berat, seperti namanya, merupakan mur yang lebih besar, lebih tebal, dan lebih kuat dibandingkan mur hex standar. Ini diproduksi dengan standar dimensi seri berat, dengan dua karakteristik yang menentukan:

• Lebar bidang datar lebih besar: Dibandingkan dengan mur standar dengan ukuran nominal yang sama, mur segi enam yang berat memiliki dimensi bidang datar yang lebih besar, sehingga memberikan lebih banyak area kontak untuk kunci pas dan mengurangi risiko selip saat torsi diterapkan.

• Tinggi mur yang lebih besar: Panjang pengikatan ulir yang bertambah meningkatkan kapasitas pengangkutan beban dan ketahanan terhadap kendornya seluruh sambungan baut.

Dibandingkan dengan mur standar, mur hex yang berat menawarkan lebar rata dan tinggi mur yang jauh lebih besar. Misalnya, untuk mur berdiameter nominal 1 inci, mur standar memiliki lebar seluruh bidang datar 1,5 inci dan tinggi 0,875 inci, sedangkan mur heksagonal berat berukuran 1,625 inci pada bidang datar dan tinggi 1,0625 inci. Hal ini berarti kapasitas beban yang lebih tinggi, ketahanan lelah yang lebih baik, dan transmisi torsi yang lebih efisien.

Mur hex berat biasanya digunakan pada jembatan, struktur baja, alat berat, bejana tekan, dan semua aplikasi yang mengutamakan keselamatan.

Dimensi dan Standar Utama

Memilih mur hex berat yang tepat dimulai dengan memahami sistem dimensinya. Di bawah ini adalah parameter dimensi utama berdasarkan standar ANSI/ASME B18.2.2.

Dimensi Mur Hex Berat (Seri Inci)

Dimensi Mur Hex Berat (Seri Metrik)

Tip Praktis: Saat memilih mur segi enam yang berat, selain memastikan kompatibilitas ukuran ulir, selalu verifikasi bahwa lebar seluruh bagian datarnya sesuai dengan kunci pas atau perkakas torsi yang Anda miliki. Mur yang berat memiliki dimensi melintang yang lebih besar dan memerlukan soket atau kunci pas ujung terbuka dengan ukuran yang sesuai.

Kelas Bahan dan Properti

Kelas material dan properti mur hex berat secara langsung menentukan kesesuaiannya untuk kondisi pengoperasian tertentu.

1. Bahan Umum

2. Kelas Properti

Mencocokkan kelas properti mur dengan kelas properti baut merupakan prinsip pemilihan mendasar:

Mur Metrik: Sesuai standar ISO 898-2, kelas properti ditetapkan sebagai 6, 8, 10, 12, dst. Angka yang lebih tinggi menunjukkan kekuatan tarik yang lebih besar. Kelas mur tidak boleh lebih rendah dari kelas baut kawin, atau mur akan menjadi yang pertama gagal dalam sambungan.
Mur Inci: Sesuai standar ASTM A563, grade yang umum mencakup A, B, C, D, DH, dll. Nilai yang berbeda sesuai dengan status perlakuan panas dan tingkat kekuatan yang berbeda. Mur seri berat biasanya digunakan dengan baut berkekuatan lebih tinggi.

3. Permukaan Selesai

Permukaan akhir tidak hanya mempengaruhi penampilan tetapi juga ketahanan terhadap korosi dan ketahanan terhadap goresan:

Oksida Hitam: Memberikan perlindungan karat dasar dengan biaya rendah, cocok untuk lingkungan kering dalam ruangan.
Galvanisasi Hot-Dip: Lapisan tebal dengan ketahanan korosi yang sangat baik, cocok untuk lingkungan luar ruangan atau korosif. Perhatikan bahwa ketebalan lapisan mempengaruhi ketepatan pemasangan benang.
Lapisan Dacromet / Seng-Aluminium: Tidak ada risiko penggetasan hidrogen, ketahanan terhadap semprotan garam yang sangat baik, biasa digunakan dalam aplikasi otomotif dan tenaga angin.
Pelapisan Seng Mekanis: Lapisan seragam, tanpa penggetasan hidrogen, cocok untuk pengencang berkekuatan tinggi.
Lapisan Teflon / Xylan: Memberikan koefisien gesekan yang sangat rendah, meningkatkan hubungan torsi-ketegangan, mengurangi penyebaran.

Hex Berat vs. Mur Standar: Cara Memilih

Dalam teknik praktis, kapan sebaiknya Anda memilih mur segi enam yang berat, dan kapan mur standar mencukupi? Tabel perbandingan berikut memberikan panduan:

Pedoman Seleksi:

1. Jika sambungan terkena beban awal yang tinggi, pembebanan tumbukan, atau pembebanan siklik, mur hex yang berat harus menjadi pilihan yang lebih baik.

2. Jika desain memerlukan baut kelas properti 10.9 atau lebih tinggi, biasanya diperlukan mur segi enam yang berat.

3. Untuk lingkungan korosif atau aplikasi keselamatan kritis, disarankan menggunakan mur berat bahkan di bawah beban sedang untuk memberikan margin keamanan tambahan.

Instalasi dan Manajemen Torsi

Bahkan mur terbaik pun tidak ada gunanya jika dipasang secara tidak benar. Pemasangan yang tepat sangat penting untuk integritas sambungan.

1. Hubungan Torsi dan Preload

Saat mengencangkan mur, torsi yang diberikan diubah melalui ulir menjadi beban awal aksial pada baut. Mur segi enam yang berat, dengan dimensi melintang yang lebih besar dan tinggi yang lebih besar, dapat menangani tingkat torsi yang lebih tinggi dengan andal.

Rumus Torsi:

T = K × D × F

Di mana:

T = Torsi pemasangan
K = Faktor mur (tergantung gesekan benang, material, pelumasan)
D = Diameter ulir nominal
F = Target pramuat

2. Faktor Pelumasan dan Mur

Kondisi pelumasan mempunyai pengaruh yang signifikan terhadap faktor mur. Dalam kondisi pelumasan yang berbeda, torsi yang diperlukan untuk mencapai preload yang sama dapat bervariasi lebih dari 30%.

Rekomendasi: Untuk sambungan kritis, gunakan metode sudut torsi daripada kontrol torsi sederhana untuk manajemen beban awal yang lebih presisi.

3. Kesalahan Instalasi Umum

Skenario Aplikasi Umum

Mur hex berat digunakan di hampir semua industri yang mengutamakan keandalan sambungan:

Pemeliharaan dan Inspeksi

Kacang hex yang beratkuat, namun dalam kondisi ekstrim masih memerlukan pemeriksaan dan pemeliharaan rutin:

• Pengencangan Ulang Torsi: Dalam waktu 24 jam setelah pemasangan awal dan selama pengoperasian awal, kencangkan kembali sambungan penting untuk mengimbangi relaksasi beban awal.

• Inspeksi Visual: Periksa secara teratur apakah ada keretakan, korosi, deformasi, atau tanda-tanda kendor.

• Penandaan Torsi: Terapkan tanda torsi setelah pemasangan untuk memudahkan identifikasi cepat kelonggaran selama inspeksi selanjutnya.

• Kebijakan Penggantian: Mur apa pun yang kelebihan beban atau menunjukkan cacat yang terlihat harus diganti dan tidak boleh digunakan kembali.

Kepraktisan mur segi enam yang berat terletak pada kemampuannya untuk memecahkan masalah yang tampaknya sederhana namun kritis—bagaimana menjaga integritas sambungan dalam kondisi ekstrem—melalui dimensi yang lebih besar, bagian yang lebih tebal, dan material yang unggul. Nilainya bukan terletak pada penampilannya tetapi pada beban yang ditanggungnya secara diam-diam di setiap titik sambungan kritis. Saat memilih, ikuti standar dengan ketat, cocokkan kelas properti baut, dan konfirmasikan kondisi pengoperasian. Saat memasang, perhatikan manajemen torsi, kontrol pelumasan, dan prosedur yang benar. Satu mur segi enam yang berat tidak hanya memuat beban awal baut, namun juga batas keamanan keseluruhan sistem.
